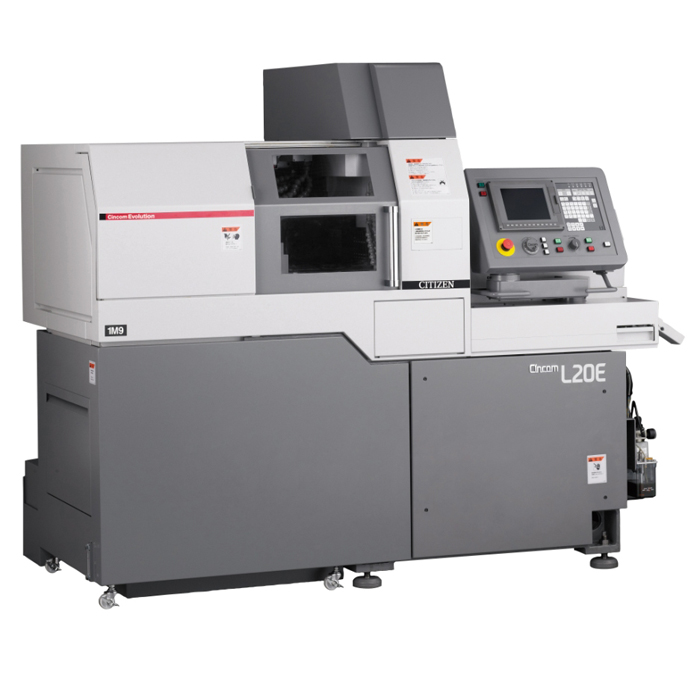

| L20E_slant00_L 通過引入模塊化設計，實現單體最佳規格。從簡單加工到復雜處理均能靈活應對
采用L系列特點之一的水平工具格局，豐富多樣的刀具配置拓寬了加工范圍
可通過簡單操作切換導套模式和無導套模式。降低運作成本
產品規格
| 型號 |
L20VIII |
L20IX |
L20X |
L20XII |
| 最大加工徑 |
ø20mm |
| 最大加工長度 |
GB機 |
200mm/1次裝夾 |
| GBL機 |
工件直徑×2.5mm/1 |
| 正面最大鉆孔直徑 |
ø10mm |
| 正面最大攻絲直徑(攻絲，板牙) |
M8 |
| 主軸貫通孔直徑 |
ø26mm |
| 主軸旋轉速度 |
Max.10,000min-1 |
| 排刀旋轉刀具最大鉆孔直徑 |
ø8mm |
| 排刀旋轉刀具最大攻絲直徑 |
M6 |
| 排刀旋轉刀具轉速 |
Max.6,000min-1 |
| 對向刀具臺旋轉刀具最大鉆孔直徑 注1 |
- |
ø5mm（OP） |
| 對向刀具臺旋轉刀具最大攻絲直徑 注1 |
- |
M4（OP） |
| 對向刀具臺旋轉刀具旋轉速度 注1 |
- |
Max.7,500min-1（OP） |
| 背面刀具臺旋轉刀具最大鉆孔直徑 注2 |
ø5mm（OP） |
ø5mm |
| 背面刀具臺旋轉刀具最大攻絲直徑 注2 |
M4（OP） |
M4 |
| 背面刀具臺旋轉刀具旋轉速度 注2 |
Max.7,500min-1（OP） |
Max.7,500min-1 |
| 背面主軸最大夾持直徑 |
ø20mm |
| 背面主軸工件最大伸出量 |
30mm |
| 背面加工最大鉆孔直徑 |
ø8mm |
| 背軸最大攻絲直徑 |
M6 |
| 背面主軸旋轉速度 |
Max.8,000min-1 |
| 刀具安裝數量 |
Max.37 |
Max.33 |
Max.44 |
Max.40 |
| 刀具尺寸 |
車刀 |
□12mm（□13mm、□16mm） |
| 刀具安裝夾 |
ø25mm（GDS107,210）ø19.05mm |
| 快速進給速度 |
全軸(Y2軸以外) |
32m/min |
| Y2軸 |
- |
8m/min |
- |
8m/min |
| 電機 |
主軸驅動用 |
2.2/3.7kW |
| 排刀工具主軸驅動 |
1.0kW |
| 背面刀具臺旋轉刀具驅動用 注2 |
0.75kW（OP） |
0.75kW |
| 對向刀具臺旋轉刀具驅動用 注1 |
- |
0.75kW（OP） |
| 背面主軸驅動用 |
0.75／1.5kW |
| 切削油用 |
0.4kW |
| 輸入功率 |
7.3kVA |
| 中心高度 |
1,050mm |
| 重量 |
2,350kg |
2,400kg |
|
