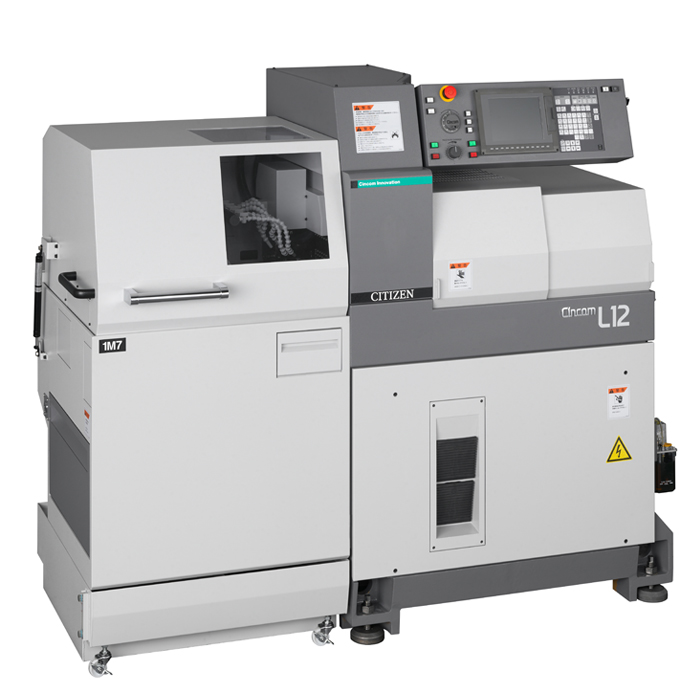

| L12_slant_up_L 主軸以及背面主軸和旋轉刀具實現高速化。通過利用5軸加工機的同時加工功能，從而縮短加工時間
水平工具格局是L系列的特點之一，通過豐富的刀具組合實現各種復雜加工工藝
可通過簡單操作切換導套模式和無導套模式。降低運作成本
| 型號 |
L12VII |
| 最大加工徑 |
ø12mm |
| 最大加工長度 |
GB機 |
135mm/夾盤 |
| GBL機 |
30mm/夾盤 |
| 正面最大鉆孔直徑 |
ø8mm |
| 正面最大攻絲直徑(攻絲，板牙) |
M6 |
| 主軸貫通孔直徑 |
ø20mm |
| 主軸旋轉速度 |
15,000min-1 |
| 排刀旋轉刀具最大鉆孔直徑 |
ø5mm |
| 刀塔旋轉刀具最大攻絲直徑 |
M4 |
| 排刀旋轉刀具轉速 |
10,000min-1 |
| 背面主軸最大夾持直徑 |
ø12mm |
| 背面主軸工件最大伸出量 |
30mm |
| 背面加工最大鉆孔直徑 |
ø6mm |
| 背軸最大攻絲直徑 |
M5 |
| 背面主軸旋轉速度 |
10,000min-1 |
| 刀具安裝數量 |
27 |
| 刀具尺寸 |
車刀 |
□10mm |
| 刀具安裝夾 |
ø19.05mm |
| 快速進給速度 |
全軸 |
35m/min |
| 電機 |
主軸驅動用 |
2.2/3.7kW |
| 刀具主軸驅動用 |
0.75kW |
| 背面主軸驅動用 |
0.4/0.75kW |
| 切削油用 |
0.25kW |
| 輸入功率 |
8kVA |
| 中心高度 |
1,000mm |
| 重量 |
1,700kg |
| 選項 |
|
| 背面刀具臺旋轉刀具最大鉆孔直徑 |
ø5mm |
| 背面刀具臺旋轉刀具最大攻絲直徑 |
M4 |
| 背面刀具臺旋轉刀具旋轉速度 |
9,000min-1 |
| 背面刀具臺旋轉刀具驅動用 |
0.5kW |
|
