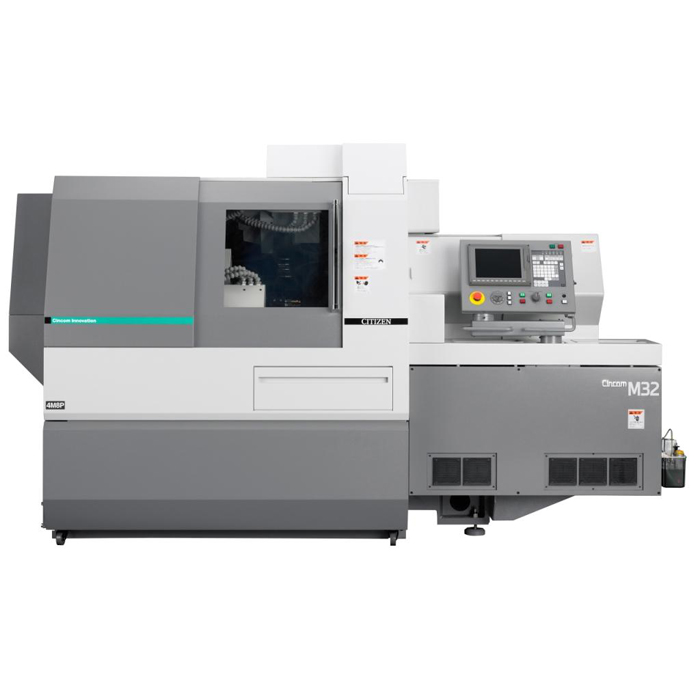

| Citizen(西鐵城）自動車床M32 Cincom M32
被稱為高性能Cincom的代名詞的M系列搭載B軸和Y3軸全新亮相。通過革新的機械構成，還能夠加工以往不可能的復雜形狀。
有了2根主軸3個刀架的結構，實現了優質的同步加工功能
有可以對應各種加工需求的豐富的工具和加工機能
通過計算機網絡化技術和全伺服系統的融合，擴大下一代機型的功能
產品規格
| 型號 |
M32VIII |
| 最大加工直徑 |
ø32mm |
| 最大加工長度 |
320mm |
| 正面最大鉆孔直徑 |
ø12mm |
| 正面最大攻絲直徑(攻絲，板牙) |
M10 |
| 主軸貫通孔直徑 |
ø36mm |
| 主軸旋轉速度 |
Max8,000min-1 |
| 排刀旋轉刀具最大鉆孔直徑 |
ø8mm |
| 排刀旋轉刀具最大攻絲直徑 |
M6 |
| 排刀旋轉刀具轉速 |
Max.6,000min-1（標準4,500min-1） |
| 刀塔旋轉刀具最大鉆孔直徑 |
ø10mm |
| 刀塔旋轉刀具最大攻絲直徑 |
M8 |
| 刀塔旋轉刀具轉速 |
Max.6,000min-1 |
| 背面主軸最大夾持直徑 |
ø32mm |
| 背面主軸工件最大伸出量 |
65mm |
| 背面加工最大鉆孔直徑 |
ø10mm |
| 背軸最大攻絲直徑 |
M10 |
| 背面主軸旋轉速度 |
Max.8,000min-1 |
| 刀具安裝數量 |
31+α |
| 刀具尺寸 |
車刀 |
□16mm |
| 快速進給速度 |
X1軸 |
32m/min |
| X2軸 |
18m/min |
| X3軸 |
32m/min |
| Y1軸 |
32m/min |
| Y2軸 |
8m/min |
| Y3軸 |
32m/min |
| Z1軸 |
32m/min |
| Z2軸 |
32m/min |
| Z3軸 |
32m/min |
| 電機 |
主軸驅動用 |
3.7/7.5kW |
| 背面主軸驅動用 |
2.2/3.7kW |
| 刀具主軸驅動用 (排刀用) |
1.0kW |
| 刀具主軸驅動用 (刀塔用) |
0.75/1.5kW |
| 切削油用 |
0.4kW |
| 輸入功率 |
20kVA |
| 中心高度 |
1,150mm |
| 重量 |
3,400kg |
|
