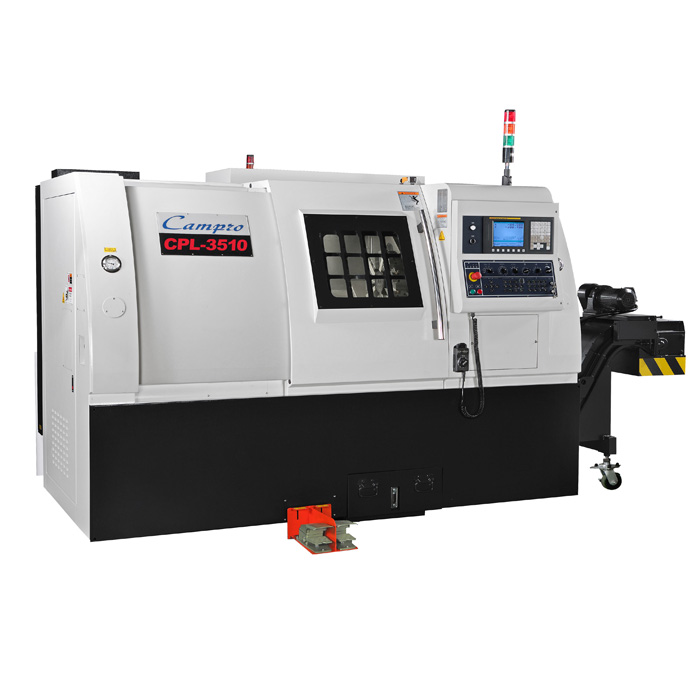

| CPL 臥式精密車床 ● 450 箱型結構體，增加切屑移除效率，避免積屑。
● 大馬力 AC 主軸馬達，高強度加工扭力表現，配合有效主軸頭散熱設計，使機臺長保最加切削特性。
● CPL-106~CPL-3512 配置高效能線軌，運作中高荷重、低噪音；CPL-3518 / 3520 配置大跨距精密研磨硬軌，使機臺承受重切削又同時保持高精度。
● 模組化設計機型，可彈性的搭配各種不同的周邊設備，滿足使用者的多樣化的加工需求。
● 出廠前均依國際標準進行成品檢測，確保機臺品質穩(wěn)定。
| 項目 |
單位 |
CPL-158 |
CPL-106 |
CPL-208 |
CPL-3510 |
CPL-3512 |
CPL-3518 |
CPL-3520 |
CPL-3518 |
CPL-3520 |
| 加工範圍 |
|
|
|
|
|
|
|
|
|
|
| 床身最大旋徑 |
mm |
450 |
450 |
540 |
570 |
700 |
900 |
| 床鞍最大旋徑 |
mm |
258 |
258 |
370 |
400 |
500 |
700 |
| 兩頂心距離 |
mm |
350 |
350 |
580 |
810 |
1000 |
1450 |
1400 |
2100 |
2050 |
| 最大加工長度 |
mm |
300 |
350 |
500 |
700 |
1000 |
1450 |
1400 |
2100 |
2050 |
| 標準加工直徑 |
mm |
240 |
240 |
290 |
320 |
430 |
620 |
| 最大加工直徑 |
mm |
290 |
290 |
400 |
400 |
500 |
700 |
| X軸 |
|
|
|
|
|
|
|
|
|
|
| 行程 |
mm |
150+20 |
150+20 |
200+20 |
200+20 |
250+25 |
355+30 |
| 快送速度 |
m/min |
24 |
24 |
24 |
24 |
24 |
20 |
| Z軸 |
|
|
|
|
|
|
|
|
|
|
| 行程 |
mm |
330 |
350 |
500 |
700 |
1000 |
1550 |
1500 |
2200 |
2150 |
| 快送速度 |
m/min |
24 |
24 |
24 |
24 |
24 |
20 |
| 主軸 |
|
|
|
|
|
|
|
|
|
|
| 主軸鼻頭 |
type |
A2-5 |
A2-5 |
A2-6 |
A2-8 |
A2-11 |
A2-11(gear box) |
A2-15(gear box) |
A2-11(gear box) |
A2-15(gear box) |
| 油壓夾頭 |
inch |
8“ |
6“ |
8“ |
10“ |
12“ |
18“ |
20“ |
18“ |
20“ |
| 油壓夾頭通孔直徑 |
mm |
φ46 |
φ46 |
φ52 |
φ75 |
Φ117.5 |
117.5 |
165 |
117.5 |
165 |
| 主軸軸承直徑 |
mm |
90 |
90 |
100 |
130 |
170 |
170 |
240 |
170 |
240 |
| 主軸馬達 |
kw |
7.5/11 |
7.5/11 |
11/15 |
22/26 |
22/26 |
22/26(Gear type) |
| 主軸轉速 |
rpm |
4200 |
6000 |
4200 |
3000 |
2000 |
2000 |
1000 |
2000 |
1000 |
| 刀塔 |
|
|
|
|
|
|
|
|
|
|
| 刀塔型式 |
type |
10-station |
10-station |
10-station |
10-station |
10-station |
8-station |
| 刀把尺寸 |
mm |
φ20/φ32 |
φ20/φ32 |
φ25/φ40 |
φ25/φ40 |
φ25/φ40 |
φ32/φ50 |
φ32/φ60 |
φ32/φ50 |
φ32/φ60 |
| 換刀速度 |
sec. |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
| 尾座 |
|
|
|
|
|
|
|
|
|
|
| 心軸外徑 |
mm |
φ70 |
φ70 |
φ80 |
φ80 |
φ100 |
φ150 |
| 頂心行程 |
mm |
80 |
80 |
120 |
120 |
120 |
150 |
| 莫式錐度 |
type |
MT-#4 |
MT-#4 |
MT-#4 |
MT-#4 |
MT-#5 |
MT-#6 |
| 其它規(guī)格 |
|
|
|
|
|
|
|
|
|
|
| 佔地面積(含排屑機) |
mm |
2152x1620 |
2152x1620 |
3420x1785 |
3945x1785 |
4540x2075 |
5663x2250x2735 |
5783x2250x2735 |
6313x2250x2735 |
6433x2250x2735 |
| 機器重量 |
kg |
3000 |
3000 |
4500 |
5000 |
5500 |
11500 |
11600 |
13000 |
13100 |
| 最大機器高度 |
L |
120 |
120 |
110 |
110 |
110 |
350 |
450 |
| 電力容量 |
KVA |
15 |
15 |
20 |
30 |
30 |
40 |
|
