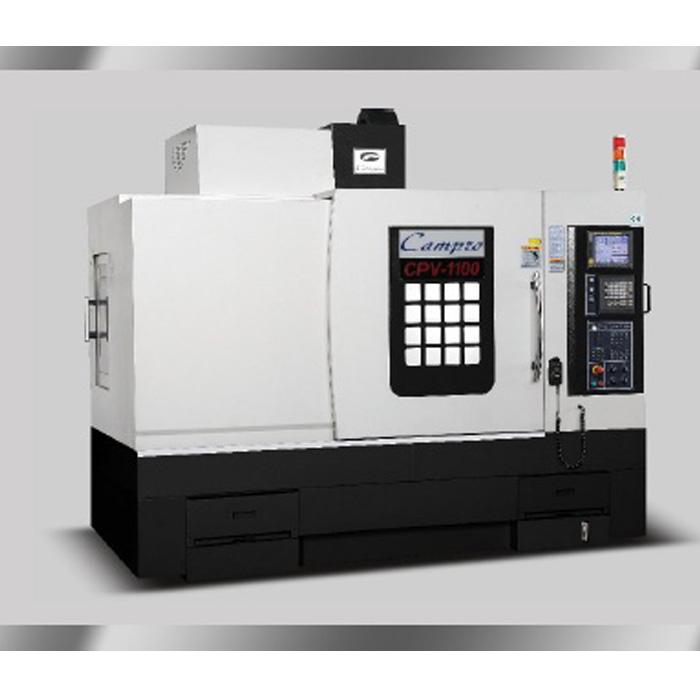

| CPV-550 / 750 / 900 / 1100 / 1300 凱柏精密機械致力突破傳統設計思維，推出兼顧使用者對生產力與穩定性需求的加工中心機。
CPV-550 / 750 / 900 / 1100 / 1300 全系列加工中心機除了高穩定、高產力，更融入環境保護與人體工學考量，提供客戶更簡易的操作介面，是具備全新設計思維的系列產品。
● 採用高級鑄鐵材質並經熱處理消除應力，搭配A字型底座結構佈置，呈現高剛性與高吸震效果。
● 油水分離盒設計與消耗量的潤滑系統，降低消耗成本兼顧環境保護。
● ZF 兩段式變速齒輪箱可供選配，達到高扭力、低噪音之加工需求。(CPV-900 / 1100 / 1300 提供)
● CPV-550 / 750 系列三軸配備精密高荷重線性滑軌，搭配自動潤滑系統。
● CPV-900 / 1100 / 1300 系列X/Y軸採用重負荷線性滑軌與Z軸硬軌，配合導軌式配重系統，大幅提升加工時穩定性與抗震性。
● 出廠前均依國際標準進行雷射及循圓檢測，確保機臺品質。
| 內容 |
單位 |
CPV-550 |
CPV-750 |
CPV-900 |
CPV-1100 |
CPV-1300 |
| 行程 |
|
|
|
|
|
|
| X軸行程 |
mm |
550 |
750 |
900 |
1100 |
1300 |
| Y軸行程 |
mm |
430 |
430 |
560 |
560 |
600 |
| Z軸行程 |
mm |
480 |
480 |
560 |
560 |
560 |
| 主軸鼻端至工作臺面距離 |
mm |
100~580 |
100~580 |
110~670 |
110~670 |
80~640 |
| 主軸中心至立柱軌道面距離 |
mm |
485 |
485 |
630 |
630 |
670 |
| 工作臺 |
|
|
|
|
|
|
| 工作臺面積 |
mm |
430X650 |
430X850 |
550X1000 |
550X1200 |
600X1400 |
| 工作臺最大荷重 |
kg |
300 |
300 |
600 |
700 |
900 |
| T型槽尺寸(寬x槽數x間距) |
mm |
14x4x100 |
14x4x100 |
18x5x100 |
18x5x100 |
18x5x100 |
| 主軸 |
|
|
|
|
|
|
| 主軸轉速(特殊選配) |
rpm |
8000(10k/12k) |
8000(10k/12k) |
| 主軸馬達 |
kw |
5.5/7.5(7.5/11) |
7.5/11 |
| 主軸孔錐度 |
type |
7/24 TAPER NO.40 |
7/24 TAPER NO.40 |
| 自動換刀系統 |
|
|
|
|
|
|
| 換刀型式(特殊選配) |
type |
Carrousel (Arm type) |
刀臂式(斗笠式) |
| 刀柄型式 |
type |
BT-40 |
| 拉刀桿形式 |
type |
P-40T(45°) |
| 刀庫容量(特殊選配) |
pcs |
20T(16T) |
24T(20T) |
| 最大刀具直徑 |
mm |
φ80 |
| 最大刀具直徑(無相鄰刀) |
mm |
φ130 |
φ150 |
| 最大刀具長度 |
mm |
250 |
250 |
| 最大刀具重量 |
kg |
6 |
7 |
| 換刀時間(刀對刀) |
sec. |
7(3.5) |
2.5(7) |
| 換刀時間(點對點) |
sec. |
11(7) |
6(11) |
| 換給速度 |
type |
任意(random type) |
| Feedrate |
|
|
|
|
|
|
| X/Y/Z軸快速進給 |
m/min |
30/30/30 |
36/36/24 |
24/24/24 |
| 切削進給 |
mm/min |
10000 |
10000 |
| 其它規格 |
|
|
|
|
|
|
| Model |
|
6~8kgf/cm2 |
| Standard power source |
|
220V/60HZ |
| Power capacity |
KVA |
15KVA |
20KVA |
| Max. machine height |
mm |
2635 |
2815 |
| Floor plan (WxD) |
mm |
2240X2670 |
2240X2670 |
3080X2500 |
3350X2500 |
3415X2550 |
| Machine weight |
kg |
3000 |
3300 |
6700 |
7000 |
7600 |
|
