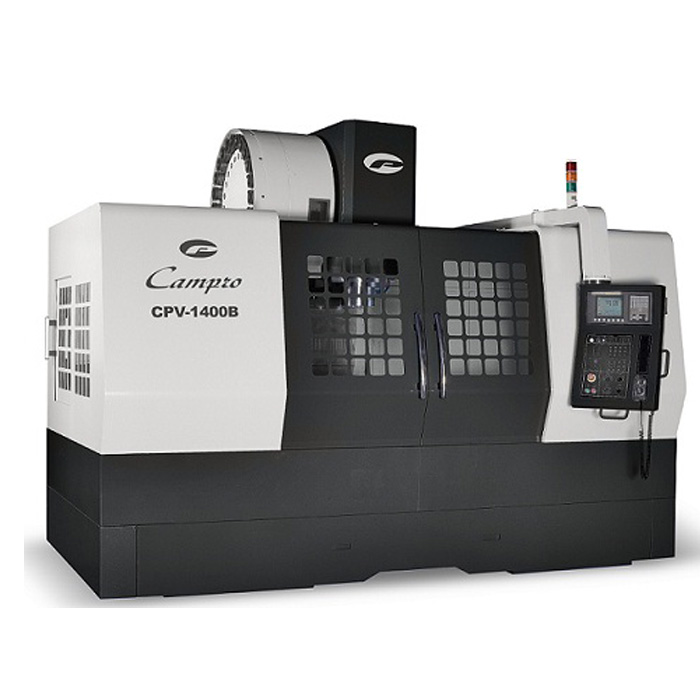

| CPV重切削（硬軌）加工中心 ● 三軸採用方型硬軌，大幅提昇機臺穩定性與抗震性
● 使用容積式配油器，潤滑點平均配置，確?；瑒用鏉?nbsp; 滑均勻。
● Y軸4軌道設計，提供更佳的機械負載力。
● 提供BT-40 / BT-50 刀具型式可供選擇，適合多元化加工方式。
● 出廠前均依國際標準進行雷射及循圓檢測，確保機器精度表現。
| 內容 |
單位 |
CPV-850B |
CPV-1100B |
CPV-1200B |
CPV-1400B |
CPV-1600B |
| 行程 |
|
|
|
|
|
|
|
|
|
|
| X軸行程 |
mm |
850 |
1100 |
1200 |
1400 |
1600 |
| Y軸行程 |
mm |
530 |
620 |
750 |
750 |
830 |
| Z軸行程 |
mm |
530 |
600 |
650 |
700 |
650 |
700 |
700 |
| 主軸鼻端至工作臺面距離 |
mm |
100~630 |
120~720 |
130~780 |
150~850 |
130~780 |
150~850 |
130~830 |
150~850 |
| 主軸中心至立柱軌道面距離 |
mm |
590 |
670 |
780 |
780 |
850 |
| 工作臺 |
|
|
|
|
|
|
|
|
|
|
| 工作臺面積 |
mm |
530X950 |
600X1200 |
700x1300 |
700X1550 |
800x1800 |
| 工作臺最大荷重 |
kg |
800 |
1100 |
1400 |
1800 |
2000 |
| T型槽尺寸(寬x槽數x間距) |
mm |
18x5x100 |
18x5x100 |
18x5x130 |
18x5x130 |
22x6x125 |
| 主軸 |
|
|
|
|
|
|
|
|
|
|
| 主軸轉速(特殊選配) |
rpm |
8000 |
6000 |
8000 |
6000 |
8000 |
6000 |
8000 |
6000 |
| 主軸馬達 |
kw |
7.5/11 |
11/15 |
9/11 |
11/15 |
9/11 |
11/15 |
9/11(15HP) |
11/15(20HP) |
| 主軸孔錐度 |
type |
7/24 TAPER NO.40 |
7/24 taper No.50 |
7/24 taper no.40 |
7/24 taper no.50 |
7/24 taper no.40 |
7/24 taper no.50 |
7/24 taper no.40 |
7/24 taper no.50 |
| 自動換刀系統 |
|
|
|
|
|
|
|
|
|
|
| 換刀型式(特殊選配) |
type |
刀臂式 |
刀臂式 |
|
|
|
|
|
|
| 刀柄型式 |
type |
BT-40 |
BT-50 |
BT-40 |
BT-50 |
BT-40 |
BT-50 |
BT-40 |
BT-50 |
| 拉刀桿形式 |
type |
P-40T(45°) |
P-50T(45°) |
P-40T(45°) |
P-50T(45°) |
P-40T(45°) |
P-50T(45°) |
P-40T(45°) |
P-50T(45°) |
| 刀庫容量(特殊選配) |
pcs |
24(20) |
24(20) |
24 |
24 |
24 |
24 |
24 |
24(32) |
| 最大刀具直徑 |
mm |
φ80 |
φ110 |
φ80 |
φ110 |
φ80 |
φ110 |
φ80 |
φ110 |
| 最大刀具直徑(無相鄰刀) |
mm |
φ150 |
φ200 |
φ150 |
φ200 |
φ150 |
φ200 |
φ150 |
φ200 |
| 最大刀具長度 |
mm |
250 |
250 |
300 |
250 |
300 |
250 |
300 |
| 最大刀具重量 |
kg |
7 |
15 |
7 |
15 |
7 |
15 |
7 |
15 |
| 換刀時間(刀對刀) |
sec. |
2.5 |
3.5 |
3.5 |
4 |
3.5 |
5 |
3.5 |
5 |
| 換刀時間(點對點) |
sec. |
6 |
7 |
7 |
8 |
7 |
9 |
7 |
9 |
| 換給速度 |
type |
任意 |
|
|
|
|
|
|
|
| Feedrate |
|
|
|
|
|
|
|
|
|
|
| X/Y/Z軸快速進給 |
m/min |
20/20/20 |
15/15/15 |
15/15/15 |
15/15/12 |
| 切削進給 |
mm/min |
10000 |
|
10000 |
10000 |
10000 |
| 其它規格 |
|
|
|
|
|
|
|
|
|
|
| Model |
|
6~8kgf/cm2 |
7kgf/cm2 |
7kgf/cm2 |
7kgf/cm2 |
| Standard power source |
|
220V/60HZ |
220V/60HZ |
220V/60HZ |
220V/60HZ |
| Power capacity |
KVA |
20KVA |
25KVA |
25 |
30 |
25 |
30 |
25 |
30 |
| Max. machine height |
mm |
2900 |
2950 |
3200 |
2875 |
3010 |
2875 |
3010 |
3200 |
| Floor plan (WxD) |
mm |
2450X2700 |
3000X2700 |
3300x3200 |
3800x3200 |
4300x3200 |
| Machine weight |
kg |
5800 |
6500 |
6800 |
10500 |
10800 |
11000 |
11500 |
14500 |
15000 |
|
