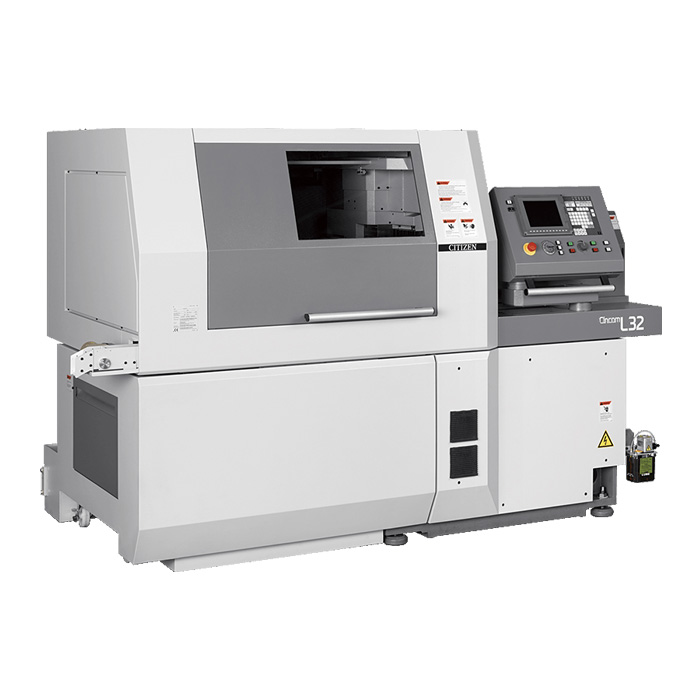

| Cincom L32 暢銷品L30采用模塊設計，產品陣容共包括4種型號?？筛鶕?jù)加工需要選擇功能，自由地進行組合。
通過引入模塊化設計，實現單體最佳規格
從簡單加工到復雜處理，均能靈活應對
通過簡單的操作就可進行導套式和無導套式的切換
產品規格
| 型號 |
L32 VIII |
L32 IX |
L32 X |
L32 XII |
| 最大加工徑 |
ø32mm |
| 最大加工長度 |
GB機 |
320mm/1次裝夾 |
| GBL機 |
工件直徑×2.5/1次裝夾 |
| 主軸最大鉆孔直徑 |
ø12mm |
| 主軸最大攻絲直徑(攻絲、板牙) |
M12(攻絲切削) |
| 主軸通孔直徑 |
ø39mm |
| 主軸旋轉速度 |
Max.8,000min-1 |
| 背面主軸最大夾持直徑 |
ø32mm |
| 背面加工最大鉆孔直徑 |
ø10mm |
| 背軸最大攻絲直徑 |
M10(攻絲切削) |
| 背面主軸旋轉速度 |
Max.8,000min-1 |
| 背面刀具臺旋轉刀具最大鉆孔直徑 |
ø8mm |
| 背面刀具臺旋轉刀具最大攻絲直徑 |
M6(攻絲切削) |
| 背面刀具臺旋轉刀具旋轉速度 |
Max.6,000min-1 |
對向刀具臺旋轉刀具最大鉆孔直徑
注）所有型式均為OP |
ø8mm |
對向刀具臺旋轉刀具最大攻絲直徑
注）所有型式均為OP |
M6(攻絲切削) |
對向刀具臺旋轉刀具旋轉速度
注）所有型式均為OP |
Max.6,000min-1 |
| 背面刀具臺旋轉刀具最大鉆孔直徑 |
OP |
ø8mm |
| 背面刀具臺旋轉刀具最大攻絲直徑 |
OP |
M6(攻絲切削) |
| 背面刀具臺旋轉刀具旋轉速度 |
OP |
Max.6,000min-1 |
| 刀具安裝數量 |
Max.30 |
Max.36 |
Max.44 |
Max.40 |
| 刀具尺寸 |
車刀 |
□16mm |
| 快速進給速度 |
X1軸 |
32m/min |
| X2軸 |
32m/min |
| Y1軸 |
32m/min |
| Y2軸 |
- |
24m/min |
| Z1軸 |
32m/min |
| Z2軸 |
32m/min |
| 電機 |
主軸驅動用 |
3.7/7.5kW |
| 排刀旋轉刀具主軸驅動用 |
1.0kW |
| 背面主軸驅動用 |
2.2/3.7kW |
| 對置旋轉刀具主軸驅動用 |
1.0kW 注）所有型式均為OP |
| 背面刀架臺主軸驅動用 |
OP |
1.0kW |
| 切削油用 |
0.25kW |
| 輸入功率 |
13.2kVA |
| 中心高度 |
1,050mm |
| 重量 |
2,900kg |
|
